در سال‌های اخیر، استفاده از مصالح مدرن در نمای بیرونی ساختمان‌ها رشد چشمگیری داشته است. دو فناوری رایج و مؤثر در این حوزه، سیستم‌های کرتین وال و ترمال بریک هستند. شناخت تفاوت کرتین وال و ترمال بریک در نماکاری ساختمان برای مهندسان، معماران و سرمایه گذاران اهمیت زیادی دارد، زیرا انتخاب هر یک از این سیستم‌ها، مستقیماً بر کیفیت انرژی، دوام و زیبایی نما تأثیر می‌گذارد.
در این مقاله از وبسایت بام لوکس قصد داریم بطور جامع به معرفی کرتین وال و ترمال بریک بپردازیم. همینطور به بررسی تفاوت ها، مزایا و معایب هرکدام از آنها نیز می‌پردازیم و درنهایت تصمیم می‌گیریم که کدام یک از این دو برای نما مناسب‌تر است.
معرفی کلی سیستم‌های کرتین وال و ترمال بریک
پیش از بررسی تفاوت کرتین وال و ترمال بریک در نماکاری ساختمان بهتر است هر یک از این دو سیستم را به‌صورت جداگانه بشناسیم.
کرتین وال چیست؟
نمای کرتین وال نوعی سیستم پوششی با ساختار سبک است که به‌صورت مستقل از سازه اصلی ساختمان نصب می‌شود.
این سیستم معمولاً از پروفیل‌های آلومینیومی و شیشه‌های دوجداره یا سکوریت تشکیل شده و هدف آن ایجاد ظاهر مدرن، کاهش وزن نما و بهبود عملکرد انرژی است. کرتین وال‌ها دارای دو نوع اصلی هستند:
- فیس کپ (Face Cap) یا نمای قاب دار
- فریم لس (Frameless) یا نمای بدون قاب
ترمال بریک چیست؟
ترمال بریک به سیستم عایق حرارتی در پروفیل‌های آلومینیوم گفته می‌شود. در این روش، یک نوار پلی‌آمید یا ماده غیر رسانا بین دو سطح فلزی قرار داده می‌شود تا انتقال حرارت از داخل به خارج ساختمان کاهش یابد. سیستم ترمال بریک معمولاً در درب‌ها، پنجره‌ها و نماهایی که نیاز به حفظ دمای داخلی دارند، استفاده می‌شود.
بیشتر بخوانید » سقف متحرک را می‌توان از جمله فناوری های لوکس در زمینه طراحی ساختمانی دانست که انتخاب درست متریال مناسب فضا می‌تواند زیبایی نمای ساختمان را چندین برابر کند. مجموعه بام لوکس از مجریان برجسته در سطح کشور در این گونه سقف ها می‌باشد. شما می‌توانید با مشاهده نمونه کارهای اجراشده توسط بام لوکس از سطح کیفی کار این مجموعه آگاهی پیداکنید.

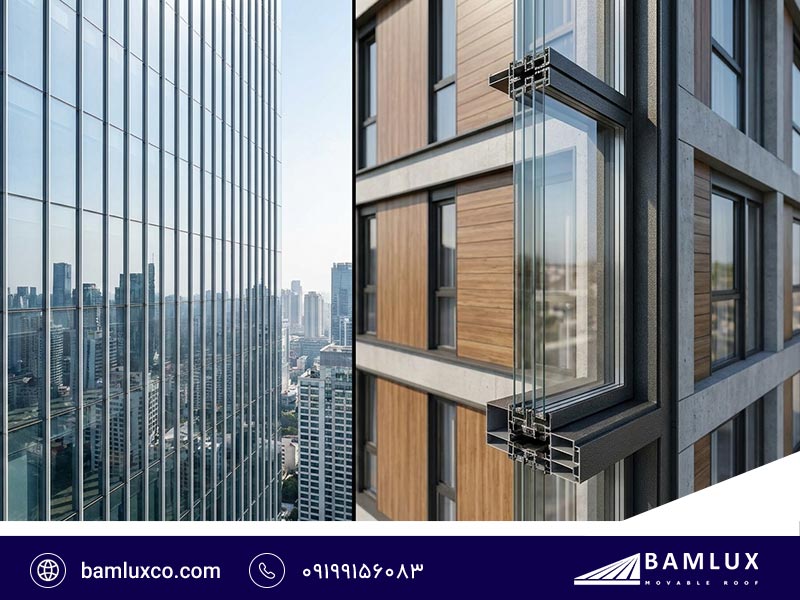

تفاوت کرتین وال و ترمال بریک در نماکاری ساختمان از نظر ساختار
از نظر ساختار، اصلی‌ترین تفاوت کرتین وال و ترمال بریک در نماکاری ساختمان در نحوه اتصال اجزا و عملکرد حرارتی آنها است.
- کرتین وال: دارای قاب آلومینیومی است که شیشه‌ها یا پانل‌ها روی آن سوار می‌شوند. این قاب تحمل بار ناشی از باد و وزن شیشه را بر عهده دارد و نیروی وزن‌بر نیست. ساختار آن مستقل از دیوار باربر ساختمان طراحی شده است.
- ترمال بریک: تمرکز آن بر جلوگیری از انتقال حرارت است، نه طراحی نما. معمولاً در فریم‌های پنجره‌ها یا پروفیل‌های نمای آلومینیومی استفاده می‌شود تا انرژی گرمایی یا سرمایی از طریق فلز منتقل نشود.
به بیان ساده، کرتین وال بیشتر جنبه‌ی زیبایی و سازه‌ای دارد، در حالی‌که ترمال بریک ویژگی حرارتی و عملکردی.
تفاوت کرتین وال و ترمال بریک از نظر عملکرد حرارتی و انرژی
یکی از مهم‌ترین عوامل در طراحی نما، مقاومت حرارتی در نما و جلوگیری از هدررفت انرژی است.
در این زمینه سیستم ترمال بریک نقش حفاظتی دارد و باعث افزایش راندمان انرژی می‌شود. در مقابل، کرتین وال‌ها بصورت طبیعی دارای هدایت حرارتی بالاتری هستند اما با استفاده از شیشه های دوجداره و لاستیک‌های عایق، تا حدی این مشکل کاهش می‌یابد.
بطور معمول، سیستم ترمال بریک گزینه‌ای مناسب تر برای ساختمان‌هایی است که در مناطق سرد یا گرم با اختلاف دمای زیاد ساخته می‌شوند؛ درحالیکه کرتین وال بیشتر برای برج‌ها و ساختمان‌های با تمرکز بر زیبایی ظاهری کاربرد دارد.
بیشتر بخوانید» یکی از مهم ترین تصمیمات در طراحی و اجرای هر پروژه ساختمانی، انتخاب نوع سقف است. سقف ها از اهمیت ویژه‌ای، فراتر از انتقال بار و ایجاد سرپناه، برخوردار هستند و همینطور تاثیر مستقیمی بر روی ایمنی، سرعت اجرا و هزینه های نهایی پروژه می‌گذارند. در مقاله آشنایی با 12 مدل از انواع سقف ساختمانی به بررسی دقیق مزایا و معایب هرکدام از این سقف ها می‌پردازیم.

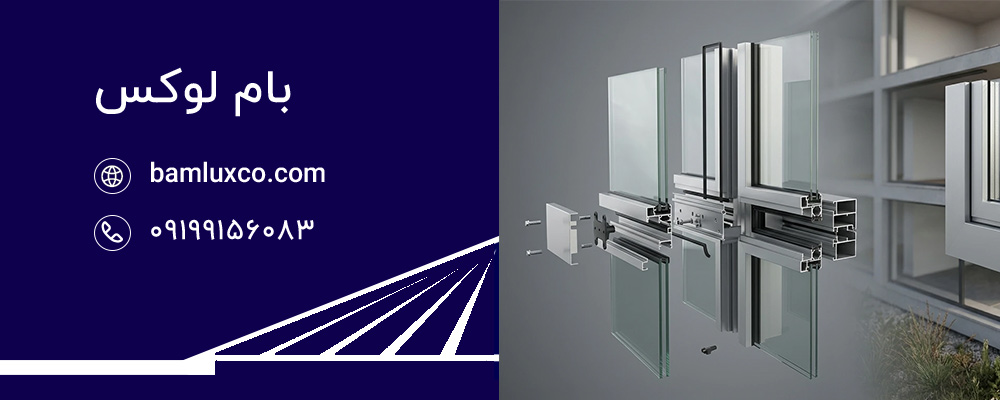

تفاوت های اجرایی و نصب در نمای ساختمان
در اجرای عملی نیز تفاوت کرتین وال و ترمال بریک در نماکاری ساختمان قابل توجه است:
- نصب کرتین وال: نیازمند طراحی دقیق سازه نگهدارنده، محاسبه نیروهای باد، انتخاب نوع اتصال و آب‌بندی کامل است. نصب آن توسط تیم متخصص با ابزارهای دقیق انجام می‌شود.
- نصب ترمال بریک: بیشتر در کارخانه انجام می‌شود و پروفیل‌ها آماده نصب به محل پروژه منتقل می‌گردند. زمان اجرا کمتر و نیاز به محاسبات سازه‌ای محدودتر است.
از نظر هزینه نیز سیستم کرتین وال گران‌تر است چون شامل فریم‌های سنگین‌تر، شیشه‌های خاص و مراحل عایق‌بندی متعدد می‌باشد.
بررسی مزایا و معایب هر سیستم
مزایای کرتین وال
- ظاهر مدرن و زیبا
- امکان طراحی در ابعاد بزرگ
- کاهش وزن نما
- قابلیت عبور نور طبیعی
- مناسب برای برج‌ها و ساختمان‌های تجاری
معایب کرتین وال
- هزینه اجرایی بالا
- انتقال حرارتی نسبی
- نیاز به نگهداری دوره‌ای
مزایای ترمال بریک
- جلوگیری موثر از اتلاف انرژی
- کاهش انتقال صوتی و حرارتی
- افزایش عمر مفید پروفیل
- صرفه جویی در هزینه‌های گرمایش و سرمایش
معایب ترمال بریک
- ظاهر ساده تر نسبت به کرتین وال
- محدودیت در طراحی‌های خاص
- حساسیت در نصب دقیق نوار پلی‌آمید
بیشتر بخوانید» پرگولا (Pergola) یک سازه جدید و کاربردی جهت پوشش دهی به فضاهای باز است و معمولا در حیاط ها، تراس، روف‌گاردن، رستوران‌ها و فضاهای تجاری استفاده می‌شود. در مقاله همه چیز درباره پرگولا به بررسی تخصصی انواع مدل های پرگولا می‌پردازیم.
تفاوت کرتین وال و ترمال بریک از دید معماری و طراحی
از دید معماران، انتخاب بین این دو سیستم بستگی به هدف طراحی دارد. اگر هدف، خلق نمایی شفاف و مدرن باشد، نمای کرتین وال گزینه‌ای بی‌نظیر است. اما زمانیکه عملکرد حرارتی، عایق انرژی و کاهش مصرف سوخت مدنظر باشد، سیستم ترمال بریک انتخاب منطقی‌تر خواهد بود.
در ترکیب‌های مدرن، بسیاری از ساختمان‌ها از هر دو روش استفاده می‌کنند؛ مثلاً در بخش‌های شیشه‌ای از کرتین وال و در قاب پنجره‌ها از ترمال بریک برای حفظ انرژی.
جمع بندی
به طور خلاصه، تفاوت کرتین وال و ترمال بریک در نماکاری ساختمان در سه بخش اصلی قابل بررسی است:
- هدف طراحی: کرتین وال برای زیبایی و استقلال سازه‌ای؛ ترمال بریک برای کنترل حرارت.
- کاربرد فنی: کرتین وال نمای خارجی کامل را شکل می‌دهد، ترمال بریک در جزئیات پروفیل و قاب‌ها به کار می‌رود.
- هزینه و انرژی: کرتین وال لوکس تر و گران تر؛ ترمال بریک اقتصادی‌تر و بهینه‌تر از نظر مصرف انرژی.
انتخاب درست میان این دو سیستم، بستگی مستقیم به نوع پروژه، موقعیت اقلیمی و اولویت‌های زیبایی یا انرژی دارد. در پروژه‌های بزرگ و برج‌های تجاری، کرتین وال اغلب برتری دارد، درحالیکه در ساختمان‌های مسکونی و اداری، سیستم ترمال بریک به دلیل کارایی انرژی بیشتر، گزینه‌ای ارجح محسوب می‌شود.
سوالات متداول مرتبط با تفاوت نمای کرتین وال و ترمال بریک
مهم ترین تفاوت نمای کرتین وال و سیستم ترمال بریک چیست؟
کرتین وال یک سیستم نمای شیشه ای مستقل و خودایستا برای پوشش کل ساختمان است، اما ترمال بریک یک تکنولوژی عایق بندی در ساختار پروفیل های آلومینیومی (معمولاً پنجره ها) است.
از نظر عایق بندی حرارتی و صوتی، کرتین وال عملکرد بهتری دارد یا ترمال بریک؟
پروفیل های ترمال بریک به دلیل داشتن تیغه پلی آمید، رسانایی دمایی آلومینیوم را قطع کرده و عایق بندی حرارتی بالاتری نسبت به پروفیل های معمولی ارائه می‌دهند.
برای ساختمان های بلندمرتبه (برج ها)، نمای کرتین وال مناسب تر است یا پنجره های ترمال بریک؟
کرتین وال به دلیل طراحی شبکه ایِ مهندسی شده و مقاومت بالا در برابر فشار باد و زلزله، انتخاب استاندارد و ایمن تری برای برج ها است.
تفاوت هزینه اجرای نمای کرتین وال نسبت به ترمال بریک چقدر است؟
به طور کلی، هزینه طراحی، تامین مصالح و اجرای نمای کرتین وال به دلیل پیچیدگی های ساختاری و مهندسی، بالاتر از سیستم های پنجره ترمال بریک است.
آیا سیستم ترمال بریک می‌تواند وزن شیشه های بزرگ نما را به اندازه کرتین وال تحمل کند؟
خیر، برای شیشه های بسیار بزرگ و یکپارچه، سیستم کرتین وال به دلیل داشتن لامل های عمودی و افقی قدرتمند، تحمل بار بسیار بیشتری دارد.
سرعت نصب و اجرای کدام سیستم در پروژه های ساختمانی بالاتر است؟
نصب پنجره های ترمال بریک معمولاً سریع تر و ساده تر است، مگر اینکه از سیستم های کرتین وال یونیتایز (پیش ساخته در کارخانه) استفاده شود.
از نظر زیبایی شناسی و نمای یکپارچه شیشه ای، کدام سیستم پیشنهاد می‌شود؟
برای خلق یک نمای شیشه ای مدرن، پیوسته و بدون دیده شدن فریم ها (مانند سیستم فریم لس)، نمای کرتین وال بهترین گزینه است.
آیا می‌توان از پروفیل های ترمال بریک در ساختار نمای کرتین وال استفاده کرد؟
بله، بسیاری از سیستم های کرتین وال مدرن و باکیفیت، برای به حداکثر رساندن عایق بندی ساختمان، از پروفیل های آلومینیومی ترمال بریک استفاده می‌کنند.
تفاوت بار مرده ای که کرتین وال و ترمال بریک به اسکلت وارد می‌کنند چقدر است؟
کرتین وال بار مرده خود را مستقیماً به تیر و ستون های اصلی منتقل می‌کند و دیوارها را سبک می‌کند، در حالی که پنجره ترمال بریک درون دیوار پیرامونی نصب می‌شود.
عمر مفید و هزینه نگهداری نمای کرتین وال در مقایسه با ترمال بریک چگونه ارزیابی می‌شود؟
هر دو سیستم عمر مفید بسیار بالایی دارند (بیش از ده ها سال)، اما کرتین وال به دلیل وسعت شیشه، نیازمند شستشو و بازرسی دوره ای (مثل چک کردن لاستیک های آب بندی) بیشتری است.
